上海嘉定区电子新能源无尘净化车间装修工程

文章作者:超级管理员  文章来源:本站  点击: 51455次  时间:2022-08-09 15:21:44

案例介绍

  • 项目名称:上海某某电子光学有限公司
  • 建筑面积:18635m²
  • 服务项目:电子光学
  • 项目地址:上海市嘉定区
  • 施工工期:150天
  • 洁净等级:千级无尘净化车间

案例详情

  一、项目概况

  1、建筑物性质、规模

  本工程位于上海嘉定,为上海某某电子光学科技有限公司车间净化装修工程,本工程车间有一层,建筑建筑面积为18635.00平方米,其中净化车间面积为16000平方米,剩余为办公区域。

  2、项目定位

  该项目厂房建成后主要生产光学镜片、电子传感器(编码器)的生产,光学仪器、电子产品、电气产品,因此以电子产品净化车间要求来进行建设。

  3、设计依据

  《采暖通风及空气调节设计措施》GB50736-2012

  《洁净厂房设计规范》GB50073-2013

  《工业企业厂房设计规范》GB12348-90

  《建筑设计防火规范》GB50016-2014

  《通风与空调工程施工质量验收规范》GB50243-2016

  《洁净室施工及验收规范》GB50591-2010

  甲方对项目的设计要求、提供的工艺条件以及工艺土建等专业提供的资料

  二、平面布置

  因涉及商业隐私,平面布置图不允公开。

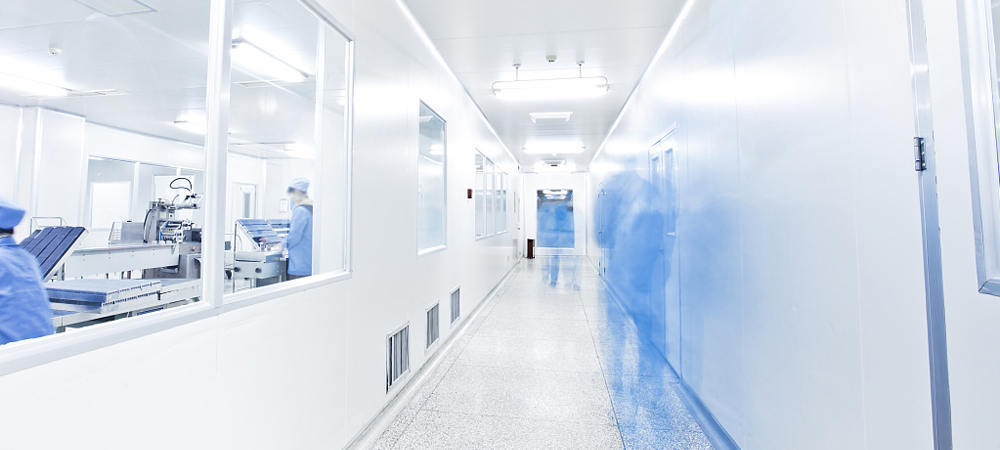

1

  三、设计施工范围

  1、生产厂房洁净空调系统,

  2、办公区普通空调系统,

  3、洁净室及普通车间围护及天花工程,

  4、楼顶冷冻站空调设备及相关管道工程,

  5、车间设备工艺冷却水系统。

  四、设计参数

  室内设计参数

  夏季:干球湿度33.5℃,湿球湿度27.8℃,大气压力99230pa;

  冬季:干球湿度6℃,相对湿度70%,大气压力101330pa。

  万级车间:洁净度ISO 7,温度22—26℃,湿度45—65%,换气次数>27次;

  仓库:洁净度不做要求,温度22—26,湿度45—65%,无换气次数要求。

  五、空调系统

  车间采用组合风柜加高效送风口方案,顶送侧回风的气流组织。

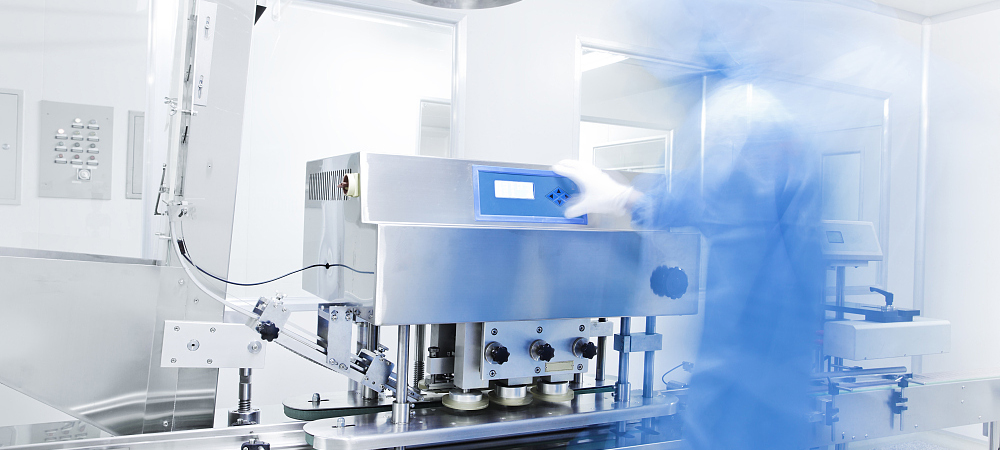

2

  六、风管系统

  空调、净化风管用镀锌钢板,一般热排风管用镀锌无缝钢管制作,有机废气排风管用镀锌螺旋管制作,酸碱排风管采用PP板材制作。

  七、水管系统

  冷水供回水管,管径DN≤100㎜,均采用镀锌钢管丝扣连接;

  管径DN>100㎜者,均采用无缝焊接钢管,管径DN>450㎜者,均采用螺旋钢管;空调冷凝水管采用硬质PVC连接。

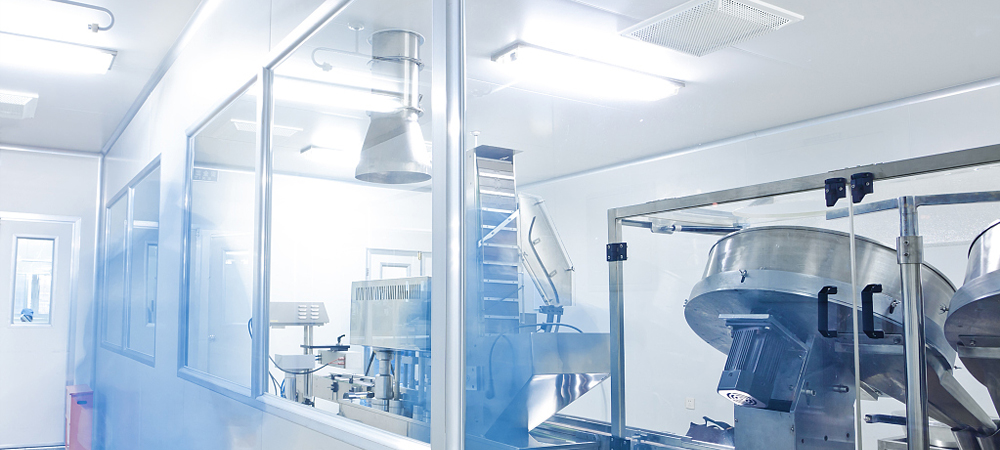

3


此案例关键词:电子千级无尘车间,嘉定净化车间装修,GMP认证车间,无尘净化车间装修工程
